变频电源 500VA-150KVA

价格:￥45500.00/件
起订:1件
供应:2件
发货:5天内

立即购买

产地中国

是否进口否

品牌OCT

型号OCT-10000系列

类型交流变频电源

电路方式SPWM开关型

负载类型混合型负载

控制方式脉冲宽度调制型

输入电压220/110（V）

输出电压0-300（V）

输入频率50/60（Hz）

输出频率45-200（Hz）

效率95（%）

波形失真度0.1（%）

负载稳压率1（%）

频率稳压度0.01（%）

工作湿度65

工作温度-20-70（℃）

商品描述

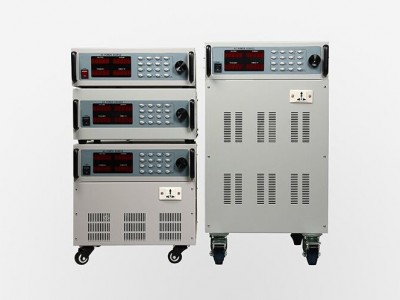

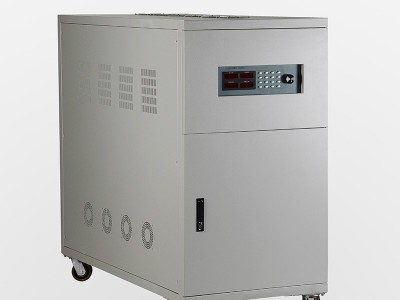

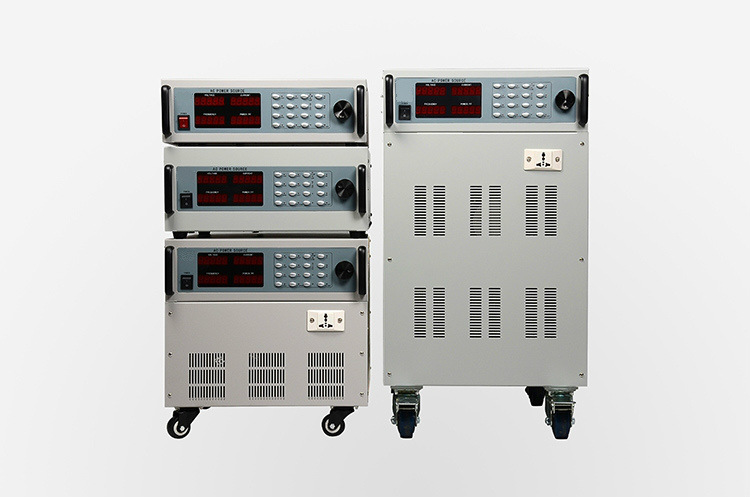

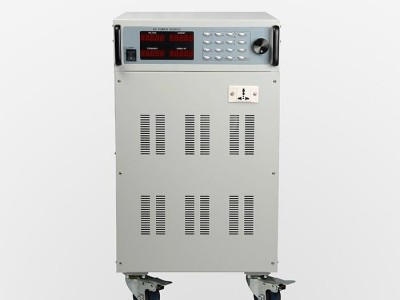

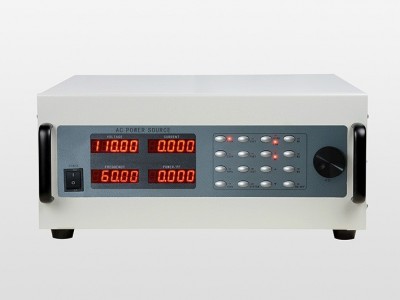

OCT-10000系列单相/三相可编程交流变频电源



交流变频电源的产品特点：

• 采用先进的直接数字频率合成器（DDS）波形产生技术，频率稳定度高，连续性好；

• 提供嵌入式智能化PC机监控系统；

• 全范围可调输出电压0-150V，0-300V，步距0.1V；

• 输出频率45-120Hz（40-500 Hz选购）,步距0.1Hz；

• 输出电流限定功能；

• 具有3组记忆，可以将常用的参数(电压V、频率F、电流I)存储，以便使用时轻松调用；

• 具有RS232C，RS485，GPIB通讯接口，指令执行时间小于1ms；

• 保护模式：过压，过流，过载，短路，限流等；

• 提供均方根电压，均方根电流，有功功率，频率，功率因素等读值；

• 对100%除载加载，稳压反应时间在20ms以内，超载能力强，瞬间电流能承受额定电流的3倍。具有软启动(启动时间可根据用户要求于出厂前设定好),特别适合感性负载,如马达启动,变压器等。



交流变频电源的规格参数：

OCT5000/APS5000系列三相变频电源规格参数

型号 Model

5006S

5009S

5020S

5030S

5045S

5060S

5075S

5100S

5150S

5200S

容量 Power

6KVA

9KVA

20KVA

30KVA

45KVA

60KVA

75KVA

100KVA

150KVA

200KVA

制作方式

IGBT/SPWM（正弦脉宽调制）

交流输入

相数

1ф2W

3ф4W G

电压

220V?10%

380V?10%

频率

50HZ?3HZ  60HZ?3HZ

交流 输出

相数

3ф4W G

电压

L=0-150VAC，H=0-300VAC

L=50-144VAC，H=100-288VAC

频率

47-63Hz 50Hz 60Hz 400Hz（45-500HZ选项）

电压 VOL

220V?10%

380V?10%

频率 FRE

47Hz-63Hz

相数 Phase

3ф4W

电压 VOL

L=0-150VAC H=0-300VAC

L=50-144VAC H=100-288VAC

频率 FRE

47-63Hz 50Hz 60Hz 400Hz

最大电流( A）

16.8/8.4

25/12.5

56/28

84/42

126/63

168/84

208/104

278/139

416/208

566/278

负载稳压率

?1%

频率稳定度

≤0.01%

波形失真

2%

反应时间

最大值2MS

显示/解 析度

四位数电压表

解析度0.1V

四位数频率表

解析度0.1Hz

数位电流表

四位数电流表/解析度0.01A

五位数电流表/解析度0.1A

四位数瓦特表

选项

输出保护

输入/输出无熔丝开关,电子电路快速侦测过电压、过电流、过载、过高温和短路并自动跳脱保护及告警装置

绝缘电抗

500VDC  200MΩ以上

耐压绝缘

1800VAC/5MA/1分钟

冷却装置

强制风扇冷嘲热讽却

相角偏移

满负载相位偏差角度≤2?

重量 Kg

160

180

320

380

450

750

900

1200

1800

2000

体积

480?940?600

620?340?700

700?1600?800

1000/1800/2000

运行环境

工作温度0-40℃   相对湿度0-90%RH   海拨1500米



交流变频电源的产品应用：

• 自动化测试系统

• 研发单位最佳电源

• 军用装备400Hz电源

• 电脑设备测试

• 机场装备400Hz电源

• OA产品测试

• 太空设备测试

• 空调设备测试

• LCD电脑测试

• 日光灯整流器测试

• 各类电机制品测试

• 交换式直流电源测试电源

• 监视器测试

• 马达设备测试

• 变压器/ TRIAC / SCR …等零件测试

• 生产厂(品质保证/管制/寿命测试)等单位使用

• 输出电压可达600V
